Akıllı dijital MUTSX çok kanallı Ültrasonik eksiklik dedektörü

Akıllı Dijital MUTSX Multi-Channel Ultrasonik Hata Dedektörü

Giriş

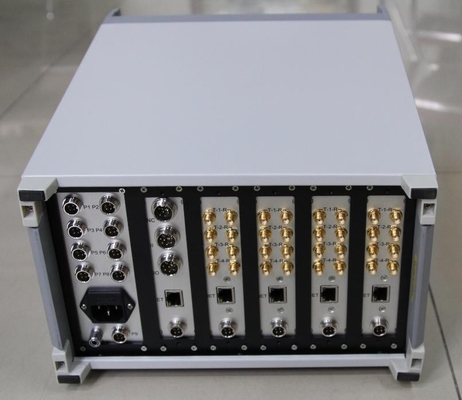

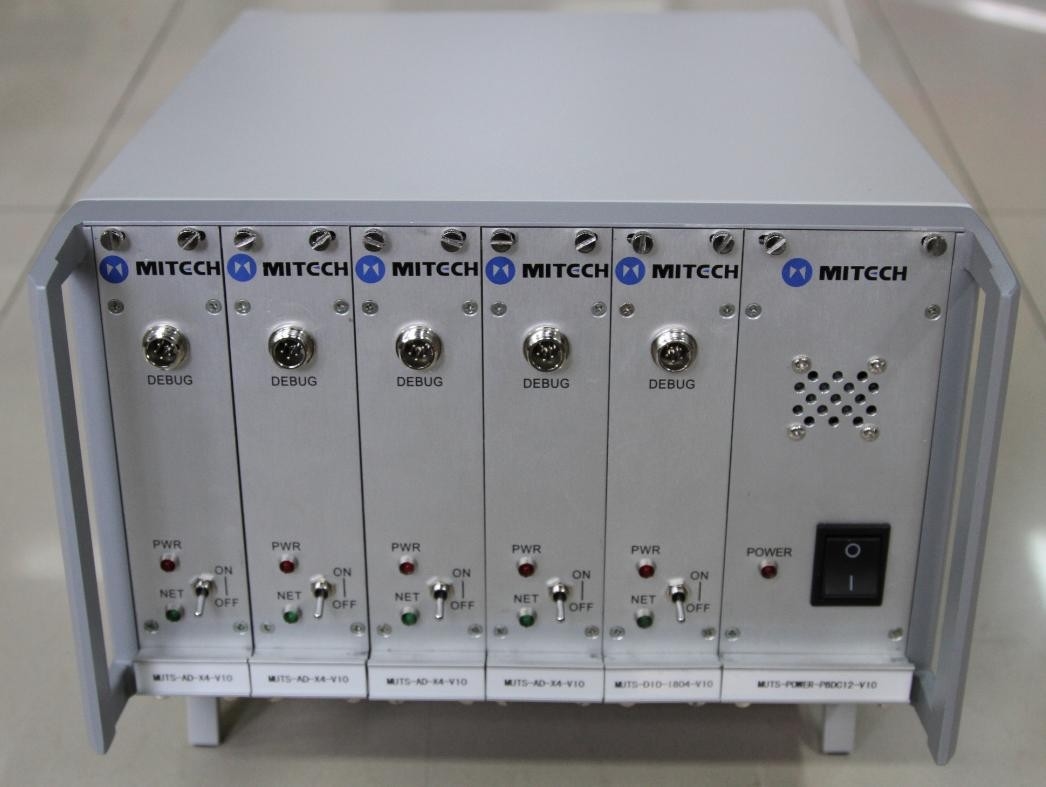

MUTSX Çok kanallı Ultrasonik Hata dedektörü dağıtılmış, çok kanallı ve modüler ultrasonik hata dedektörü olduğunu.

Bu hızlı ve doğru, (böylece kırıklar, kapanım, stoma ve) iç parçası çeşitli kusurları test edebilirsiniz

doğrultmak, değerlendirmek ve iş parçasına zarar vermeden kusurları teşhis. Bu cihaz, yaygın olarak kullanılabilen

imalat sanayi, demir ve çelik metalurji sanayi, metal işleme sanayi ve diğer sanayi

bu kusur testi ve kaliteyi kontrol etmek gerekiyor.

Özellikler

Menzil

çelik 1200 mm l kadar; sabit adımlarla ya da sürekli değişken aralık seçilebilir. Büyük kullanım için uygundur

parçaları ve yüksek çözünürlüklü ölçümler çalışır.

Verici

Darbe genlik: 600V

Darbe genişliği: (0,1 ~ 0.512) ms'den aralığında, sürekli olarak, farklı olan sondalar maç için ayarlanabilir

sıklığı.

Test modları Darbe yankı, çift ve thru-iletim dahil

Alıcı

100 MHz örnekleme hızında :8-basamaklı AD dönüştürücü örnekleme

Düzeltme: Pozitif yarım, Negatif yarım, Tam dalga ve RF

Frekans bandı: 0.2 ~ 20MHz, otomatik kitabı olmadan, sondanın frekansı ile uygun sondalar maç

ayarlar.

Gates,

Her kanal ayrı ayrı devre dışı veya etkin her hangi üç çalışma kapıları ve izleme kapısı vardır.

Gate Başlangıç: Görüntülenen tüm aralığında Değişken

Kapı Genişliği: Görüntülenen aralığın sonuna Kapısı Start Değişken

Kapı Yükseklik: 0 ila% 99 Tam Ekran Yükseklik Değişken

Alarmlar: Eşik pozitif / negatif

Kapısı başlangıç ​​genişliği ve yüksekliği serbestçe ayarlanabilir. Çalışma kapıları pozitif alarm veya negatif alarm olarak ayarlanabilir.

Kazanç

Her kanalın kazanç değeri 0 ile 110dB arasında değişmektedir. Basamak değeri 0.1dB, 1dB, 2dB veya 6dB'lik olarak ayarlanabilir.

Veri Depolama

Tüm algılama sonucu verilerin izlenmesi ve zamanında toplanmış ve toplanan verilerin izlenmesi aktarılır edilebilir

Ethernet üzerinden bilgisayar. Monitör yazılım video şeklinde tespit işlemi kaydeder.

Bütün test süreci yazılım aracılığıyla oynatılabiliyor. Yazılım tabanlı test raporları oluşturmak için araçlar sağlar

Toplanan veriler üzerinde.

Özellikler

Aralık: 0 1200mm, çelik hızda

Malzeme Hız: 1000 15000m / s

3400 Ps -20: Delay Display

Probe Delay / Zero Offset: 0 99.99μs için

Hassasiyet: seçilebilir çözünürlük 0.1, 1.0, 2.0, 6.0 dB 110 dB max

Test Modu: Darbe yankı, çift eleman ve thru-iletim

Verici: Ayarlanabilir Kare Dalga Verici

Darbe Tekrarlama Frekansı: 10 Hz ~ 5000 Hz

Darbe Enerji: 600V

Bant Genişliği (amplifikatör bant geçiren): 0,2 ile 20 MHz

Gate Monitörler: tüm süpürme aralığında kontrollü dört bağımsız kapıları

Düzeltme: Pozitif yarım dalga, negatif yarım dalga, tam dalga, RF

Sistem Linerliği: Yatay: + / -0.2% FŞG, Dikey:% 0.25 FSH, Amfi Doğruluk + / -1 dB.

Birimler: milimetre

Güç Gereksinimi: AC Şebeke 100-240 VAC, 50-60 Hz

Çalışma Sıcaklığı: -10 ℃ ile 50 ℃

Depolama Sıcaklığı: -30 ℃ ile 50 ℃

MUTSX Yazılım

Giriş

Monitör yazılım MUTSX ultrasonik detektör ile işbirliği yapmak için kullanılır. Bu donanım aygıtı bağlar

Ethernet bağlantısı üzerinden, ekipman veri toplama ve ekipman kontrol komutları göndermek.

Özellikler

Doğrudan bir ağ kablosu aracılığıyla veri almak. Bu çalışması için uygun ve kullanımı kolay ve sitede hata ayıklama olduğunu.

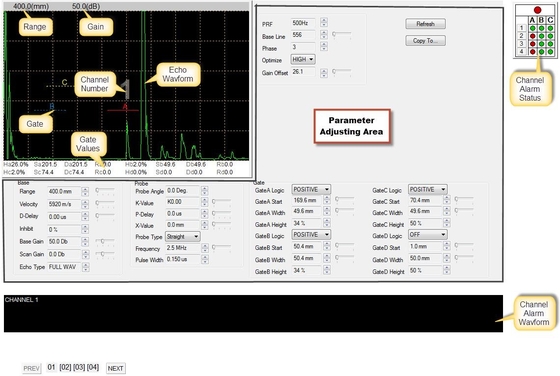

A-Scan görünüm aynı anda dalga 1, 2, 4, 8 veya 32 kanal görüntüleyebilirsiniz.

Son alarmları gösterir endişe verici görünümü, haddeleme, düzgün alarmı fark tanır bile

endişe verici süresi kısadır.

B-Scan penceresi algılama sonucu makroskopik görünümü temsil eder.

Otomatik olarak ürün bilgileri ve kusur istatistikleri ile tespit raporu oluşturabilir.

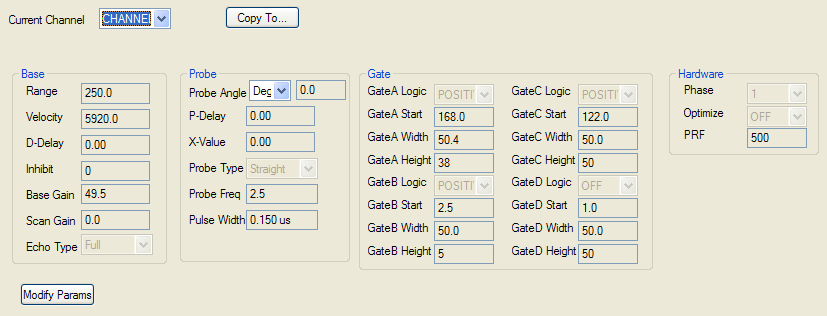

Konfigürasyon parametreleri kaydedilebilir ve yüklenebilir. Algılama kanalları tarafından kullanılan tüm parametreler üzerinde kaydedilebilir

gerektiğinde yerel dizinleri ve tekrar edilebilir.
