Raylı Kusur Algılama, Kalibrasyon / Kaynaklar Muayene GCT-8C için Raylı Ultrasonik Hata Dedektörü

Tren yolu ultrasonik Portatif kusur dedektörü demiryolu kusur tespiti, kalibrasyon ve kaynak denetim GCT-8

Tren yolu bir zayıf nokta Dedektör GCT-8

Açıklama:

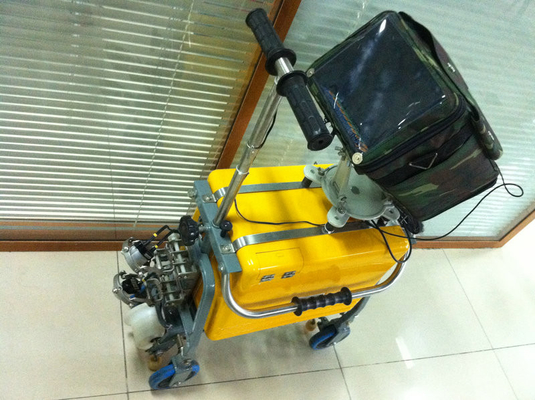

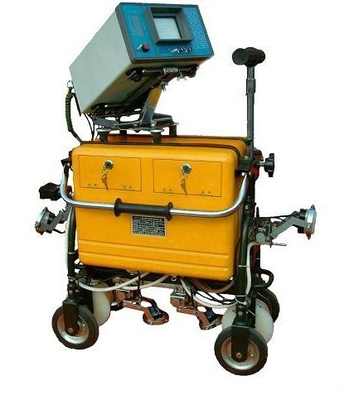

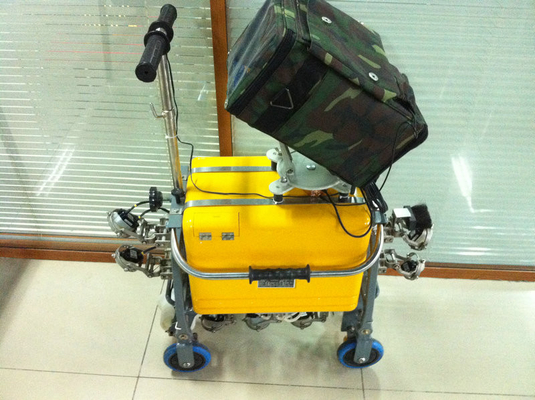

GCT-8 demiryolu ultrasonik kusur dedektörü yepyeni bir dijital barrow tarzı ültrasyon cihazları kusur algılama olduğunu. Bu kusurları her türlü 43 kg/m～75kg/m arasında demiryolu malzemeleri tespit etmek için kullanılır. Demiryolu kusur algılama pratik, güvenilir aracı yeni bir türüdür.

Bu enstrüman, demiryolu alanı standart olarak halk Çin Cumhuriyeti TB/T 2340 yanına---2000 teknolojik şartlar ve koşullar ofMulticenter A kapsamı demiryolu ultrasonik kusur algılama aracı uyuyor.

Sazın operasyonel beceri Master etkinleştirmek için lütfen bu kullanım kılavuzu alet kullanmadan önce okuyun.

Uygulamalar:

GCT-8 dijital kusur dedektörü mü; Demiryolu kusur tespiti, kalibrasyon ve kaynak denetim, yanı sıra için ultrasonik B denetimi kullanılabilir.

Teknik özellikleri:

1.algılama kanalları: 8 (1 kalibrasyon kanal içerir)

2.çalışma frekansı: 2 MHz

3.tekrarlama oranı: 300 Hz

4.algılama mesafesi:

0 ~ 200±4mm 43kg/m ve 50kg/m demiryolu, (yol yol A～G)

0～250±5mm 60kg/m ve 75kg/m demiryolu (yol yol A～G)

0～100±2mm K2.5 (yol yol H) için

K0, K1, K1.5, K2.5 (yol yol H) 0～200±4mm

0～300±6mm için K0.8, K1 (rota yol H)

5. duyarlılık Ödeneği:

70° kanal, duyarlılık allowance＞40dB

37° kanal, duyarlılık allowance＞46dB

0° kanal, duyarlılık allowance＞46dB

6.Dinamik alan:

≥16dB (yasaklama küçük) 2 ~ 6dB ＞26dB (küçük frenleyici)

7. yatay doğrusal hata:<>

8. Dikey doğrusal hata:<15% for="" rail="" testing="" mode,=""><5% for="" hand="" testing="">

9. kazanç aralığı: 0 ~ 80 dB

10. zayıflama hata: 1dB 12dB başına daha az

11. alarm eşik düzeyi: olumlu sinyal seviyesi %70 ± % 10, sinyal kaybı<30%>

ekran demiryolu test etmek için. > el için % 50 çalışmasını test.

12. otomatik kazanç hatası:<>

13. sayı-in eğe-ebilmek kurtar: > 2000

14. her dosya için zamanında: eşit veya daha az 60 dakika

15. işlemi gerilim: 24V

16. güç tüketimi: 9 w

17. çalışma sıcaklığı: -40 ~ 122^oF

18. tank boyutu: 20 M

19. ağırlık: 28 kg

20. ana kare Boyut: 750 * 800 * 350

Enstrüman boyutu: 350 * 150 * 230
